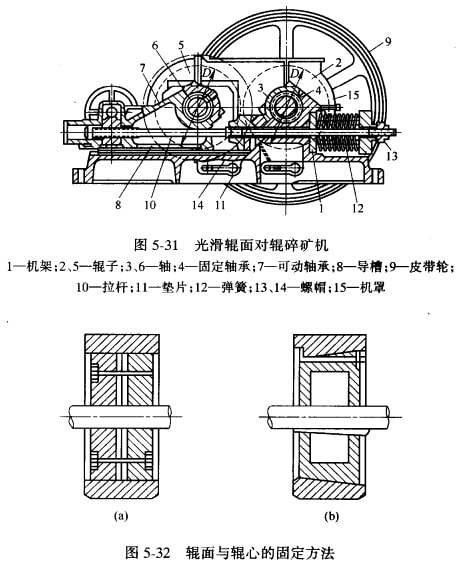

輥式破碎機的構造如圖5-3l所示。輥式破碎機的一個輥子2安裝在軸3上，軸3在固定于機架1廣的軸承4中旋轉，另一個破碎輥5(稱可動輥)則安裝在袖6上，軸6在可以滑動的軸承7中旋轉。軸承7是由拉桿10，墊片H、彈簧1Z、螺帽14和夾緊螺帽13固定在導槽8上。軸3和6的旋轉，可以分別用兩個電機帶動，也可用一個電機通過天軸傳動使兩個軸旋轉，或采用專門的長齒齒輪帶動兩個袖旋轉。皮帶輪9又起飛輪的作用。

輥式破碎機的轉輥，是直接和礦石接觸的部分，故一般由二部分組成，即輥面、輥心和軸，輥面與輥心的接觸面部做成圓錐面，其支漿方法如圖5-32所示。軸和輥心用鍵固定在一起，輥面套在輥心上用螺栓和螺帽將它們扣緊。

輥子的輥心用生鐵鑄成。輥面是易磨損部件，所以用錳鋼或碳鋼制成。輥面最好用幾個圓環組成，以便在磨損后調換位置。對輥碎礦機的給礦。應連續而均勻的沿輥面全長給入。這樣可以減輕輥面磨損的不均勺、定期地(每班一次)將輥子沿軸向移動一定距離，可使輥面使用期延長好幾倍。輥面上由于磨損不均劃而產生的溝紋，可以將凸出部分用特制的車刀車平或用磨床磨平，也可用電焊或氣焊將其削去。如果輥面是由幾個圓環組成，則用更換位置的方法將磨損較嚴重之處的因環換至磨損較輕的地方，這樣也可達到使用期延長和使產品粒度均勻的目的。

輥式破碎機采用彈簧作保險裝置，當碎礦機落入非破碎物時，彈簧被壓縮，迫使可動輥向后移動，排礦口增大，非破碎物即可通過，保證機器不致損壞。非破碎物誹出后，彈簧恢復原狀，排礦口恢復至原來的大小，碎礦機仍繼續正常工作。

在破碎機工作過程中，彈簧總是處于振動狀態，故易于疲勞和折斷，必須經常檢查，定期更換。

破碎機排礦口的調節，是先將夾緊螺帽13松開，然后在螺帽14旁增加或減少墊片的數目，以調整兩碎礦輥之間的間隙大小，即達到調整排礦口的目的。
